圆块孔式石墨换热器结构部件

发布时间：22-10-22 浏览量：

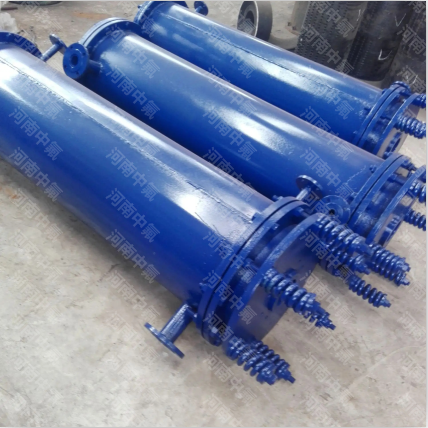

  圆块孔式石墨换热器的形成会有多少部件组成？它是一种装配式的换热器主要由圆筒式钢壳及钢板，还有弹簧上下封头，滑动的垫片法兰，石墨换热块，垫片等等。换热块采用的是圆柱体累计叠加的方法，这样不仅能有效的利用石墨材料，还能解决石墨块体间的密封问题，也就是设备之间的两种介质问题。我们可以采用较实用的密封元件也叫作聚四氟乙烯O形密封圈，用密封圈密封更耐高温和压力使用，也具有密封性能更好的优点，还解决了块体之间的密封衬垫材料的问题。

  其实圆柱体的石墨件与圆筒式的外壳受力要比其它形状的更好，因为这样金属元件就不会至于不方便运输，即便是在圆块孔式石墨换热器场地安装中，因为是圆筒式的结构不占地方也更易安装。还能提高设备的使用压力。在每块石墨块上，可以自由的布置介质孔道孔径，以此来提高设备的传热效率使用工艺。每台设备都采用了标准的单元块设计，这样更能在设备有了故障的时候装拆检修，便于维护。块体之间的密封面会有半圆截面密封环槽与凹凸面密封两种形式，前者则加工要求会高一些，能用于较高的使用压力，后者则加工容易一些，密封件组装都较方便，可在一般压力下使用。
