列管式石墨冷凝器-河南中氟环保设备有限公司

产品介绍

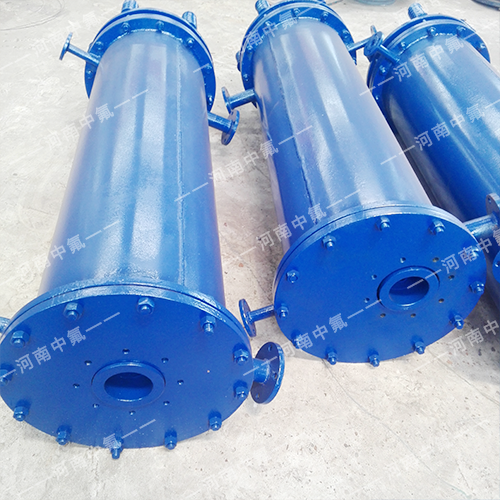

列管式石墨冷凝器主要由石墨管束、管板、壳体、封头及折流板等部件组成。石墨管束紧密排列固定于管板上，安装在钢制或其他材质的壳体内。两种换热流体，一种在石墨管内流动（管程），另一种在管外与壳体间的空间流动（壳程），通过石墨管的管壁进行热量交换，实现良好的冷凝过程。石墨作为换热管材料，能抵御多种强腐蚀性介质，良好的导热性能，结合合理的列管排布和折流板设计，使流体在管程和壳程内形成良好的湍流状态，有效扩大传热系数，提升冷凝效率。
温度压力适应：设计温度可达-40℃至220℃，设计压力范围为-0.1MPa至0.8MPa，可满足不同工况下的使用要求。管板与石墨管、壳体与封头之间采用高性能的密封结构和密封材料，确保设备在运行过程中无泄漏，稳定可靠。
相比同类型冷凝器，列管式设计使设备空间利用率更高，占地面积小，便于在有限的生产场地内安装布置。管束可整体抽出，方便对管内、管外进行清洗和检修，降低维护难度和成本。同时，各部件标准化程度高，易于更换损坏部件。可作为蒸汽冷凝、气体冷却等多种工艺过程的关键设备，在众多工业领域发挥重要作用，为企业的生产提供可靠的热交换保障。
运行前需检查各连接部位的密封性，确保无泄漏风险。严格按照设计参数控制管程和壳程的流体流量、温度和压力，避免超温超压运行。定期对设备进行清洗和维护，防止结垢、堵塞影响换热效果。若发现异常情况，如压力波动、泄漏等，应及时停机检查处理

产品特点

技术参数
