圆块孔式石墨换热器的构造使用概述

发布时间：22-09-16 浏览量：

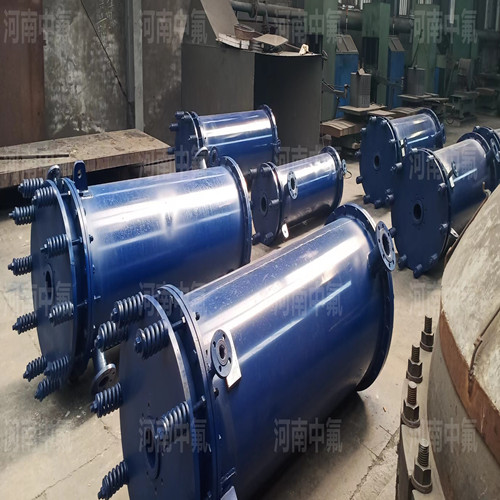

  想到圆块孔式石墨换热器，就会知道它的构造结构是需要石墨块来作为原材料使用的，圆块孔式石墨换热器需要一系列的制造工艺进行组装试压合格装配才能完成，圆块孔式石墨换热器是由很多个环形截面的浸渍石墨块来组装组成的，要确保石墨块上的孔流道是通的，不然就会发生堵塞，石墨块之间需要用O形圈来密封严谨。石墨块处理妥当后则需要装配在钢制的圆筒壳体内。在每块石墨块上会有很多的平行于轴线和垂直于轴线径向的圆孔流道来保证水介质的流通，把石墨块装在圆筒壳体内以后，会在上下的部分都装有浸渍石墨集流分配盖，以此来作为被处理介质的进口与出口使用，装进的石墨块每相间隔两块的连接处都会有环形外折流板。与外折流板块体的之间中心管处还设置有内折流板，圆块孔式石墨换热器的壳体外面都会有长螺栓借力拉紧。

  圆块孔式石墨换热器设备内的封头还有换热块都是采用的导热性能高的酚醛树脂浸渍来制作，除了强氧化性的介质，还有硝酸和浓硫酸以及次氯酸的强碱及强氧化性盐类溶液等外，石墨块与钢壳之间的热膨胀用螺旋压簧作为补偿，以此来改变圆块孔式石墨换热器部分部件的结构形式，可以作为石墨加热器以及石墨冷却器再或者是石墨冷凝器还有蒸发器以及石墨降膜吸收器的等等使用。
