石墨换热器得原理
发布时间:22-05-12 浏览量:
小编今天给大家讲一下石墨换热器得原理,石墨换热器名字就知道这个设备主要是用来散热,石墨换热器是传热组件用石墨制成的换热器,制造换热器的石墨应具有不透性﹐常用浸渍类不透性石墨和压型不透性石墨。
不透性石墨是一种特殊的非金属材料,主要包括浸渍石墨、压型石墨和浇墨,其导热系数高于许多金属,具有优异的化学稳定性和热稳定性,优良的导热、导电性能,良好的物理机械性能和加工性能。

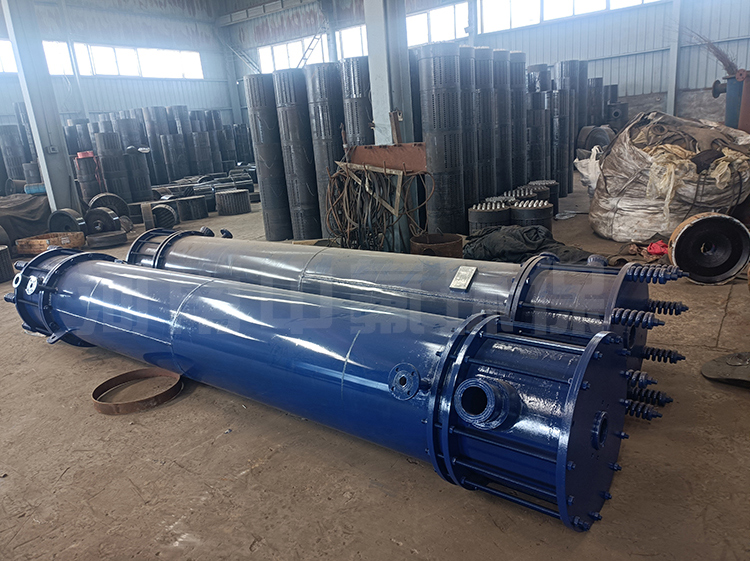

石墨换热器广泛应用于化工、医药、食品饮料、酒精生产、制冷、民用等工艺。石墨换热器由若干圆形截面的浸渍石墨块组成,石墨块之间用O形圈密封。石墨块安置在钢制圆筒壳体内。在石墨块上有许多平行于轴线和垂直于轴线径向的圆孔流道,其中,腐蚀性介质沿轴向流道流动,而另一种非腐蚀性介质沿径向流道内外折流流动。组装后,石墨块装在圆筒壳体内,其上下部分分别装设浸渍石墨集流分配盖,兼作被处理介质的进口和出口。换热器壳体外面用长螺栓拉紧,借上下金属盖板压紧力,将上下石墨集流分配盖、石墨块组装为一体,在制造中采用聚四氟乙烯密封且加装压力弹簧作热胀冷缩自动补偿装置。在石墨块上钻有两组不相通的流道,且这两组之间成直角,两种不同流体通过这两组流道达到热交换的目的。该系统采用先进的加工工艺,具有传热效率高,稳定可靠、抗冲击和检修方便等优点。
综上所述就是石墨换热器得原理,材料的突破和创新,让我们的生活变得更加美好。
